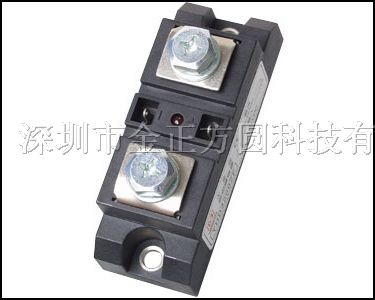

SSR.YHD □□□□DF
一、产品特点：
1、功率金属氧化物场效应管输出（M05FET）；
2、极低的导通电阻；
3、输入信号与TTL逻辑电路兼容；
4、输入回路与输出回路之间变压器隔离；
5、发光二极管指示工作状态；
6、100%负载电流老化试验，通过欧共体CE，国际ISO900，国内3C；
二、型号说明：
三、技术参数：
|
单
相
直
流
模
块
式
固
态
继
电
器 |
产品型号分类 |
YHD06100DF YHD11100DF YHD22100DF YHD30100DF
YHD06150DF YHD11150DF YHD22150DF YHD30150DF
YHD06200DF YHD11200DF YHD22200DF YHD30200DF |
| 控制方式 |
直流控直流(DC-DC) |
 |
| 负载电流 |
100A、150A、200A、 |
| 负载电压 |
60VDC.110VDC.220VDC.300VDC.400VDC |
| 控制电压 |
5-24VDC |
| 控制电流 |
DC:10-68mA |
| 通态漏电流 |
≤2mA |
| 通态降压 |
≤1.5VDC |
| 断态时间 |
≤10mS |
| 介质耐压 |
1500VAC |
| 绝缘电阻 |
1000MΩ/500VDC |
| 环境温度 |
-30℃-+75℃ |
| 安装方式 |
螺栓固定 |
| 工作指示 |
LED |
| 重量 |
240g | |
四、产品应用： SSR系列工业级固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，螺纹引出端接线，具有结构强度高，耐冲击，抗震动性强，输入端驱动电流小，可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，娱乐设施等自动化控制领域。
特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合。
五、安全注意事项：1、负载电流高于10A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。
2、使用在感性负载时，高瞬态电压以及浪涌电流施加与输出端，因此可能导致固态继电器误导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定电压的1.6-1.9倍。
3、控制接近负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。
4、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。
5、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。
6、当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。
7、容性负载请慎用此件，请选择容性负载专用固态继电器。
